簡單介紹

負載均衡器（SLB）是西維數碼針對彈性云主機免費提供的一種基于4層的網絡負載均衡服務（以下簡稱為負載均衡）。負載均衡將同一機房的多臺服務器，通過設置組建為一個高性能,高可靠,高可用的應用服務器池,將訪問服務器的請求分發到云服務池的云服務器.

負載均衡是為彈性云量身訂做的,從多角度充分發揮彈性云服務器的性能,用戶只需按向?qū)�提示輸入彈性云服�?wù)器的IP地址等信息,系統即可自動部署負載均衡,無需人工干預,即刻使用體驗負載均衡。

負載均衡將自動檢查部署在負載均衡中的服務器健康狀態，自動隔離服務異常的彈性云服務器，徹底解決服務器的單點故障問題，同時有效的提高了整個系統的高可用性，此外，負載均衡器可將Web服務器、數據庫服務器等隱藏在后端，能有效提升系統的安裝性。另外，如果服務器狀態恢復，負載均衡將在極短的時間內將此服務器加入到服務器池，以便提供服務。

初次使用

注意:在部署負載均衡之前，您需要確認您有三臺或三臺以上的彈性云服務器，并且都在處于同一物理機房。

應用場景：假設您的網站是asp.net+sqlserver開發，訪問量比較大，想通過負載均衡來提升系統的穩定性。

建議這樣安排服務器的使用：

1. 一臺linux 6.4 的云主機做前端的負載均衡服務器。這個主機對CPU、內存要求不高，但是對帶寬需求很大，您的網站的所有流入、流出流量都會經過這臺服務器。所以需要它具有高帶寬。推薦配置：2核、2G內存、10M帶寬， 使用分布式集群存儲。

2. 文件服務器1臺，所有的網頁文件都存放在這臺服務器上，通過“文件共享”的方式給其他web服務器提供服務。此服務器要求硬盤較大，其他方面均無重要需要求，外網帶寬選購2~3M左右，能滿足平時ftp更新即可。

3. Web服務器3~5臺，安裝win2003/2008系統，在IIS中統一配置為使用 文件共享服務器做為網站主目錄。如\\192.168.5.2\web\ ,web服務器通過內網跟前端的負載均衡器連接，不需要太大的帶寬，用最低的1M帶寬即可。

4. 數據庫服務器1~2臺，  sqlserver數據庫運行在專用的數據庫服務器上，通過內網連接。數據庫服務器的外網帶寬1M即可，CPU和內存建議要8核、8G以上。如果數據庫非常重要，可以一臺做為平時正常使用，另外一臺通過sqlserver的“鏡像”功能實時同步備份.



注：如果您的web服務器是linux平臺，可以考慮nfs文件共享或rsync自動同步數據等方案來保證網站數據的一致性。

負載均衡將按以下的步驟部署：

    環境設置——下載程序——設置安裝

本文檔旨在指導用戶如何第一次部署和使用負載均衡:

環境設置

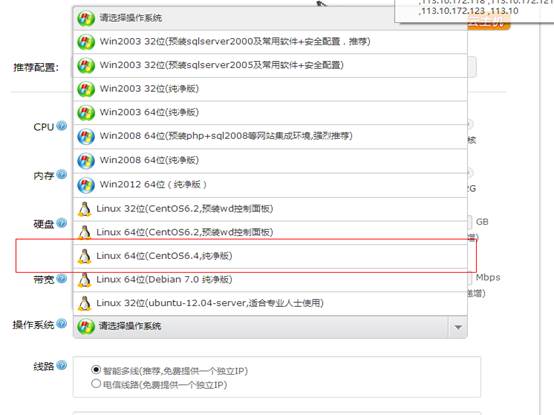

使用負載均衡，您需要一臺服務器的系統為linux,我們強烈建議您將安裝負載均衡的服務器系統設置為CentOS 6.4 64位。如下圖 1-1 所示。您也可通過“客戶管理中心”->“業務管理”->“獨立IP主機管理”，選擇現有的彈性云服務器，單擊右側的“管理”， 如圖 1-2 所示。在服務器管理界面，選擇“重裝”，并選擇紅框中的系統類型，如圖1-3所示

圖 1-1

圖 1-2

圖1-3

2、下載程序

注意:下載程序只需要在部署為負載均衡服務的服務器上進行，位于服務器池的服務器不需要下載安裝。

下載程序之前，您需要先遠程連接到需要操作的服務器，我們建議您參考http://www.youyuetrip.com/faq/list.asp?unid=417    的linux遠程登錄部分操作，使用ssh遠程登錄器連接您要安裝負載均衡的服務器。

     現在我們假設您已經登錄到了需要部署負載均衡服務的服務器，您現在在遠程窗口的命令行提示符輸入  wget -O instslb http://downinfo.myhostadmin.net/instslb.txt

接下來輸入 chmod 744 instslb  ,效果如圖2-1所示

圖2-1

1. 設置安裝

在正式安裝之前，您需要先確認安裝文件，您可輸入“l(fā)s –l instslb”來確認，如圖3-1所示

圖3-1

紅框顯示的即為安裝文件，如果出現如圖3-2，請重復步驟2.下載程序

圖3-2

接下來，執行程序，輸入“./instslb”,將出現如圖3-3的提示

圖3-3

注意：執行程序的服務器在安裝結束后將自動成為負載均衡服務器，如果您要取消操作，請按住“ctrl”和”c”鍵，如果您看到的不是中文，而是亂碼，您需要確認您的遠程登錄客戶端的編碼為GB2312，如圖3-4

圖3-4

在提示符后輸入您需要加入到負載均衡的服務器數量，需要提醒您的是，安裝負載均衡的服務器也可以作為對外服務的網站服務器，也就是說，您也可以添加安裝負載均衡的服務器內網IP到服務器池（不過我們推薦您盡量使用專用的服務器做為負載均衡服務器）。

輸入添加的服務器數量以后，您將看到圖3-5的以下提示

圖3-5

注意：此IP地址為服務器的“內部IP地址”，而非公網地址，您可在產品服務器管理界面的首頁查看到，如圖3-7的紅框所示，我們強烈建議您在此之前，先收集所有需要添加到服務器池的服務器“內部IP地址”。

圖3-7

在輸入IP地址以后，程序?qū)⒆詣?dòng)檢查IP的合法性和連通性,輸入正確的IP地址后，系統將提示您輸入下一個加入服務器池的IP地址，如圖3-6

圖3-6

輸入所有的IP地址以后，系統將自動完成剩下的操作，到最后出現以下信息

圖3-7

特別注意：如果您加入到服務器池的服務器為linux服務器，您需要將紅框的命令復制下來，加入到服務器池的所有l(wèi)inux服務器上執行，如果您的服務器類型為windows操作系統，您需要以下一點額外的操作。

情況1 如果您的服務器是windows 2003 操作系統，請按如下步驟設置：

    點擊“開始”，選擇“設置”，再選擇“控制面板”，打開“網絡連接”。在打開的“網絡連接”窗口中，雙擊“本地連接”，點擊“屬性”，下拉垂直滾動條，選擇“Interner 協議（TCP/IP）”，再點擊“屬性”。在彈出的對話框中，點擊“高級”，添加一個新的默認網關，如圖3-8所示

圖3-8

在紅框中添加對應的作為負載均衡器的“內部IP地址”，也就是圖3-7中顯示的“負載均衡器的內部IP地址”，然后取消勾選“自動躍點”，在“躍點”的空白中，填上數字“1”，最后點擊“添加”。

情況2如果您的服務器是windows 2008和2012操作系統，請按如下步驟設置：

     點擊“開始”。選擇“控制面板”，如下圖3-9

圖3-9

在彈出的窗口中，選擇“查看網絡狀態和任務”，點擊“修改適配器設置”，單擊“本地連接”，再點擊“屬性”，下拉垂直滾動條，選擇“Internet 協議版本4 (TCP/IPv4)”,再點擊“屬性”,在彈出的窗口中，選擇“高級”,在出現的“高級TCP/IP 設置”窗口中添加默認網關，具體操作如圖3-12的數字所示，在紅框中添加對應的作為負載均衡器的“內部IP地址”，也就是圖3-11中顯示的“負載均衡器的內部IP地址”，然后點擊“添加”。

至此負載均衡服務就配置完成了，等調試完成后，您可以將域名解析到“負載均衡”服務器的外網IP。

為了保證業務的高可靠性，負載均衡服務器也可以做雙機熱備，若有這方面的需求，請聯系我們協助。

負載均衡器使用常見問題：

1. 問: 如何查看SLB中的服務器的狀態？

   答:  我們結合上例的應用場景詳細講解, 假設您的網站是還是基于asp.net+sqlserver開發，目前已經通過負載均衡來提升系統的穩定性，現在需要查看下負載均衡的狀態和各服務器的狀態，您需要先登錄到安裝了負載均衡服務的服務器，然后您在遠程登錄窗口輸入“./instslb”,接下來將出現如下圖所示的界面




   圖4-1






   上圖中顯示了當前負載均衡的整體狀態，各個服務器運行情況，如果其中某臺服務器出現故障，您將看到如下界面




   圖4-2



      “負載均衡VIP”表示整個負載均衡對外的IP地址，測試訪問正常后，您需要將您的域名解析到此IP地址，負載均衡才能正常工作。

   “服務器列表”下列出了當前配置在服務器池的所有服務器，并且顯示的是服務器內部IP地址。

   “當前狀態”顯示各服務器在負載均衡中的健康狀態，“運行中”表示健康狀態正常，“異�！北硎井�(dāng)前這臺服務器不能正常對外提供服務。這時您需要檢查維護這臺服務器，當服務器能正常提供服務時，系統將自動做出正確的診斷結果。



2. 問: 如何在SLB增加或刪除一臺或多臺服務器？

   答:  在設置操作時，您需要填寫添加的服務器數量和內網IP地址。下面我們通過上例的應用場景繼續講解。

   假設您的網站是基于asp.net+sqlserver開發，訪問量越來越大，目前已經通過負載均衡來提升系統的穩定性，現在需要添加一臺新的服務器到負載均衡,并假設該服務器的內部IP地址為192.168.162.129

   現在我們假設您已經登錄到了需要部署負載均衡服務的服務器，您在遠程登錄窗口輸入“./instslb”,將出現負載均衡狀態顯示的界面，如圖4-1，接下來請按m鍵，系統將提示您輸入需要添加的服務器數量




   圖4-3



   接下來您只需要按照安裝步驟，“設置安裝”來操作，就可以了，設置以后，通過狀態顯示，您將看到新的服務器是添加成功，工作正常，最后效果如下圖4-3所示




   圖4-4



          接下來，如果我們需要添加同時又刪除服務器，您也只需要確定添加或刪除的具體的服務器數量，并輸入對應的內部IP地址即可。





3. 問：如何查看負載均衡服務器上的實時流量情況？

   答： 按如下命令安裝即可

   wget downinfo.myhostadmin.net/vnstat-1.10.tar.gz
   tar xzvf vnstat-1.10.tar.gz
   cd vnstat-1.10
   make && make install

   安裝完成后運行：vnstat –l 即可查看流量。

   vnstat –l –i eth0  查0號網卡流量

   vnstat –l –i eth1  查1號網卡流量



4. 問: 如何查看負載均衡器上各服務器的實時流量?

   答: 按如下命令執行即可

   ipvsadm  -L --rate,您將看到對應IP地址的服務器當前流量(InBPS/OutBPS)。



   此外,我們列出以下負載均衡下的常用命令，以供您快速查看和操作：



   ipvsadm  –Lc                查看當前負載均衡的網絡會話連接

   ipvsadm  -L  --thresholds      查看當前活動的網絡會話數

   ipvsadm  -L  --stats          查看負載均衡運行的各服務總體流量(InBytes/OutBytes)



5. 問: 如果負載均衡本身發生單點故障該怎么辦？

   答: 如果您對網站的服務質量要求很高，并擔心負載均衡的容錯問題，則可使用負載均衡雙機熱備的解決方案。但前提要求您必須要有至少兩臺系統為linux的服務器可以使用，并且還需要單獨購買一個獨立的IP地址用來做負載均衡的虛擬IP地址， 以便對外提供服務。另外您的前端的2臺linux彈性云服務器和所購買的IP需要位于同一個IP 的C段。 比如必須都是211.149.158.* ,如果您購買的機器不在同一個網段，請提交工單，申請更換到同一個網段之內。



   現在您需要對這兩臺linux服務器分別做一下設置。

   ./instslb  –m 1 設置主負載均衡器

   ./instslb  -m   設置從負載均衡器 (通常在主負載均衡器出現問題時，自動啟用)

   輸入命令后，您將看到如下圖所示的界面




   圖5-1



上面輸入的IP是指單獨購買的IP。 （所購買的IP不需要在機器的網卡上綁定，只需要在上面的程序中指定即可）

接下來的設置和普通負載均衡器的設置相同，具體操作請參考前面的”設置安裝”部分。

注意：負載均衡對外服務的IP只是用于將到達負載均衡器的訪問流量分發到服務器池中各服務器，不作為遠程操作服務器的IP地址，請?zhí)貏e留意！

設置完成后，請?zhí)峤?a href="/customercenter/subquestion.asp" target="_blank">提交工單，申請將負載均衡的IP解除arp綁定，這樣才能正常使用。在我們解除了該ip的arp綁定后，您的負載均衡雙機災備容錯就可以正常使用了。

最后，再次感謝您對西部數碼的支持，如在操作中有問題，請?jiān)凇翱蛻?hù)管理中心”提交“提交工單”，謝謝！

若對負載均衡架構需要技術咨詢的，請聯系SLB技術支持專員：028-86263960-8213
